LED-Belegungsrechner
Planen Sie die LED-Ausleuchtung Ihrer Leuchtkästen und Leuchttransparente in Sekunden statt mit Überschlagsrechnungen. Geben Sie die beleuchtete Fläche, die Bautiefe und die gewünschte Lichtfarbe ein. Der Rechner ermittelt automatisch die passenden LED-Module, das richtige Netzteil und die optimale Modulverteilung, sortiert nach Preis. Direkt bestellbar, mit Projektdatenblatt für Ihre Fertigungsunterlagen.
Alternative vergleichen (zwei Module oder Modi manuell gegenüberstellen)
LED-Module für Leuchtkästen berechnen: Belegung, Netzteil und Kosten
Der LED-Belegungsrechner von Die LED Birne ist aus den Fragen entstanden, die uns bei der Planung von Lichtwerbung begegnen: Welches Modul passt zu diesem Kasten? Wie viele werden benötigt? Und welche Belegung ist für das Projekt wirtschaftlich sinnvoll?
Für die flächige Hinterleuchtung einseitiger Leuchttransparente berechnet er eine Belegungsempfehlung mit Modulanzahl, Verteilung und Netzteilauswahl. Sie können passende Varianten vergleichen, die Produkte in den Warenkorb übernehmen und Ihre Planung als Projektdatenblatt festhalten.
Warum wir den LED-Belegungsrechner gebaut haben
Zwei Situationen kennen wir aus der Praxis besonders gut. Der erfahrene Werbetechniker weiß oft schon, welches LED-Modul er einsetzen möchte. Trotzdem bleiben Fragen offen: Wie viele Module braucht er genau? Welches Netzteil passt dazu? Und wäre ein anderes Modul bei diesem Kasten vielleicht die wirtschaftlichere Wahl?
Wer nur gelegentlich einen Leuchtkasten ausstattet, beginnt früher: Welches Produkt eignet sich überhaupt für die vorhandene Bautiefe? Was gehört zur Stromversorgung? Und welche Mengen müssen bestellt werden?
Für beide Situationen haben wir den Rechner entwickelt. Wir möchten Fachbetrieben die Planung und Kalkulation erleichtern und Gelegenheitskäufern helfen, passende Produkte in der richtigen Menge auszuwählen. Das gilt für klassische Lichtwerbeanlagen ebenso wie für geeignete Hinterleuchtungen im Messe- und Innenausbau.
Was sich an einer bewährten LED-Belegung verbessern lässt
Viele Fachbetriebe arbeiten mit einem Belegungsraster, das sich über Jahre bewährt hat. Das ist verständlich: Wer gute Erfahrungen mit einer Anordnung gemacht hat, greift beim nächsten Auftrag wieder darauf zurück.
Wir sehen dabei zwei typische Probleme. Ein sehr dichtes Raster kann mehr Module enthalten, als für die gewünschte Ausleuchtung erforderlich sind. Das erhöht Materialbedarf und Montageaufwand. Bei zu großen Abständen können sich dagegen einzelne Lichtpunkte auf der Front abzeichnen. Solche Unterschiede fallen häufig erst am fertigen Kasten auf.
Deshalb lohnt es sich, ein bewährtes Raster für das konkrete Projekt zu überprüfen. Genau dabei hilft der Rechner: Er macht Modulanzahl, Abstände und Kosten vergleichbar und gibt Ihnen eine Grundlage, um Ihre Erfahrung mit den passenden Produktdaten zu verbinden.
Wie viele LED-Module braucht ein Leuchtkasten?
Die benötigte Modulanzahl hängt von der beleuchteten Fläche, der Bautiefe und den Eigenschaften des LED-Moduls ab. Deshalb ist eine feste Anzahl von Modulen pro Quadratmeter nur bedingt aussagekräftig.
Ein flacher Kasten erfordert in der Regel engere Modulabstände. Bei größerer Bautiefe kann sich das Licht über eine größere Fläche verteilen. Welche Belegung geeignet ist, hängt außerdem von der Optik des Moduls und dem Frontmaterial ab.
Der Rechner ordnet die Module anhand der hinterlegten Produkt- und Planungsdaten in einem Raster an und zeigt die daraus berechnete Stückzahl.

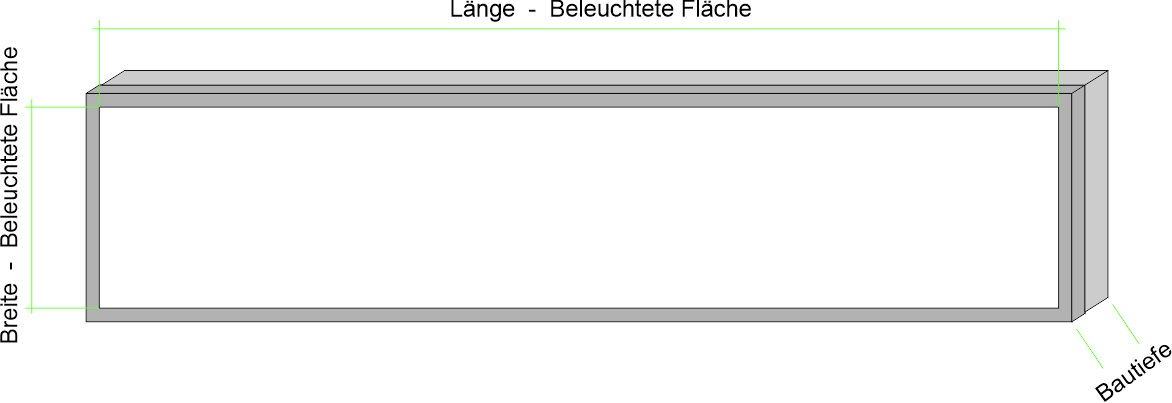

Welche Maße gebe ich ein?

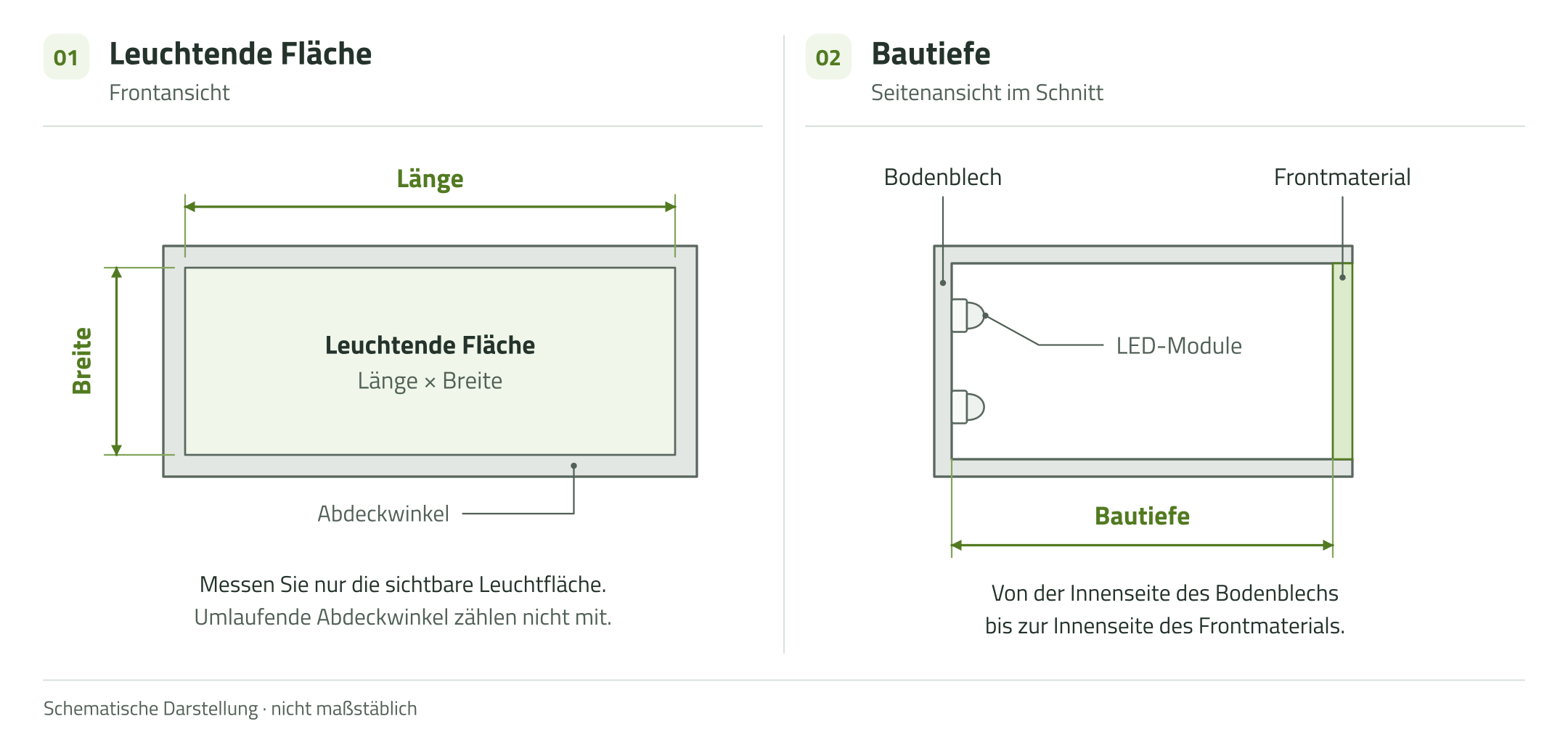

Geben Sie Länge und Breite der tatsächlich beleuchteten Fläche in Millimetern ein. Bereiche, die durch umlaufende Abdeckwinkel verdeckt werden, zählen nicht dazu.
Die Bautiefe messen Sie von der Innenseite des Bodenblechs bis zur Innenseite des Frontmaterials. Nutzen Sie dafür die Maßzeichnung am Rechner.
Wie berechnet man den Achsabstand für einen Leuchtkasten?
Der Achsabstand bezeichnet den Abstand von einer Modulmitte zur nächsten. Zusammen mit dem Abstand der äußeren Module zum Rand beeinflusst er, wie gleichmäßig die Fläche ausgeleuchtet wird.
Der Rechner berücksichtigt bei der Verteilung unter anderem Bautiefe, Modulabstände und die durch die Verbindungskabel möglichen Abstände. So erhalten Sie eine konkrete Orientierung für die Anordnung der Module im Kasten.
Qualitätsmodus oder Sparmodus: Was ist der Unterschied?
Der Qualitätsmodus plant mit engeren Abständen und legt den Schwerpunkt auf eine gleichmäßige Ausleuchtung. Der Sparmodus nutzt größere Abstände, um den Materialeinsatz zu reduzieren.
Vergleichen Sie beide Varianten anhand von Modulanzahl, Kosten und den Anforderungen an Ihre Leuchtfläche. Bei kritischem Frontmaterial empfehlen wir auch im Qualitätsmodus einen Praxistest.
Welchen Einfluss hat das Frontmaterial auf die Ausleuchtung?
Die sichtbare Wirkung entsteht aus dem Zusammenspiel von LED-Modulen, Kastenaufbau und Frontmaterial. Acrylglas, Spanntuch sowie Bedruckungen oder Folierungen können Licht unterschiedlich durchlassen und verteilen.
Die Lichttransmission beschreibt, welcher Anteil des Lichts durch ein Material hindurchtritt. Dieser Prozentwert allein sagt noch nicht aus, wie gleichmäßig die Fläche leuchtet. Dafür ist auch die Lichtstreuung entscheidend.
Bei unbekanntem Frontmaterial, geringer Bautiefe oder besonders hohen Ansprüchen an die Homogenität empfehlen wir einen Test mit dem vorgesehenen Aufbau und dem Originalmaterial.
Wie viel Material lässt sich bei der LED-Belegung sparen?
Ein Beispiel aus unserer Praxis zeigt, warum sich der Vergleich lohnt. Ein Kunde stattete seine Leuchtkästen seit Jahren nach einem bewährten Raster aus. Für einen Kasten mit 3.000 × 2.000 mm beleuchteter Fläche und 150 mm Bautiefe ergab die Neuberechnung eine spürbar geringere Modulanzahl, bei nach unserer Einschätzung praktisch vergleichbarer Ausleuchtung. Weniger Module bedeuten weniger Materialkosten und weniger Montageaufwand.
Wie groß die Einsparung im Einzelfall ausfällt, hängt vom Modul, der Bautiefe und dem Frontmaterial ab. Geben Sie die Maße Ihres Projekts oben ein und vergleichen Sie Ihr bewährtes Raster mit der berechneten Belegung.
12 V oder 24 V: Welche Spannung passt zum Leuchtkasten?
Beide Systeme kommen in der Lichtwerbung zum Einsatz. Entscheidend sind das passende LED-Modul, die Gesamtleistung und die geplanten Leitungswege.
Bei gleicher elektrischer Leistung benötigt ein 24-V-System halb so viel Strom wie ein 12-V-System. Das kann bei größeren Anlagen und längeren Zuleitungen Vorteile bieten. Die Fläche allein entscheidet jedoch nicht über die geeignete Spannung.
Wählen Sie Module und Netzteile mit zueinander passender Betriebsspannung. Im Shop finden Sie LED-Module mit 12 V und LED-Module mit 24 V.
Welches LED-Netzteil passt zu meinem Leuchtkasten?
Die Netzteilauswahl richtet sich nach der Betriebsspannung, der Gesamtleistung der Module und der empfohlenen maximalen Auslastung des Netzteils. Der Rechner berücksichtigt dabei die hinterlegte Auslastungsreserve und kann bei höherem Leistungsbedarf mehrere Netzteile vorsehen.
Damit erhalten Sie eine Grundlage für die Dimensionierung der Stromversorgung. Leitungsführung, Einspeisepunkte und die konkrete Einbausituation gehören zur anschließenden elektrischen Planung.
Was kostet die LED-Belegung eines Leuchtkastens?
Für eine aussagekräftige Kalkulation lohnt sich der Blick auf Module, Netzteile und Montageaufwand. Ein höherer Modulpreis kann sich rechnen, wenn für die passende Belegung deutlich weniger Module benötigt werden.
Der Rechner unterscheidet zwischen dem Materialbedarf des Projekts und der Bestellmenge. Durch Verpackungseinheiten kann die bestellte Menge höher ausfallen als die tatsächlich verbaute. Berücksichtigen Sie diesen Unterschied beim Vergleich Ihrer Projektkosten mit dem Einkaufsbetrag.
Die angezeigten Listenpreise verstehen sich ohne gesetzliche Mehrwertsteuer und zuzüglich Versandkosten. Ihre persönlichen Konditionen werden im Warenkorb berücksichtigt.
Projektdatenblatt für Planung und Fertigung
Halten Sie die gewählte Belegung für Ihr Projekt fest. Das Projektdatenblatt bündelt die berechneten Mengen, die Modulverteilung, Achsabstände und die Netzteilauswahl.
Sie können es zur Abstimmung an die Fertigung weitergeben und in Ihrer Projektakte ablegen. Je nach Verwendungszweck steht es mit oder ohne Preisangaben zur Verfügung.
LED-Module und Netzteile für die Werbetechnik
Die Produktauswahl im Rechner basiert auf dem Sortiment von Die LED Birne. Je nach Anwendung stehen Module für unterschiedliche Bautiefen, Flächengrößen und Lichtfarben zur Verfügung.
Prüfen Sie bei der Auswahl auch die Angaben zu Schutzart, Einbaubedingungen und Garantie auf der jeweiligen Produktseite. Dort finden Sie die technischen Informationen zum konkreten Artikel sowie Angaben zu Verfügbarkeit und Lieferzeit.
Beidseitige Leuchtkästen und Zargenlicht
Sie planen einen doppelseitigen Leuchtkasten, einen Werbepylon oder eine Ausleuchtung über die Zarge? Diese Anwendungen benötigen eine darauf abgestimmte Planung und werden von der aktuellen Berechnung für einseitige Hinterleuchtung noch nicht abgedeckt.
Sprechen Sie uns auf Ihr Projekt an. Wir unterstützen Sie bei der Auswahl geeigneter Module.
Jetzt LED-Belegung für Ihr Leuchttransparent berechnen
Geben Sie oben die Maße Ihrer Leuchtfläche ein, vergleichen Sie die vorgeschlagenen Varianten und übernehmen Sie die passenden Module und Netzteile in den Warenkorb.
Sie haben Fragen zur Produktauswahl oder zu einem besonderen Kastenaufbau? Nutzen Sie unser Kontaktformular für die persönliche Beratung zu Ihrem Projekt.
